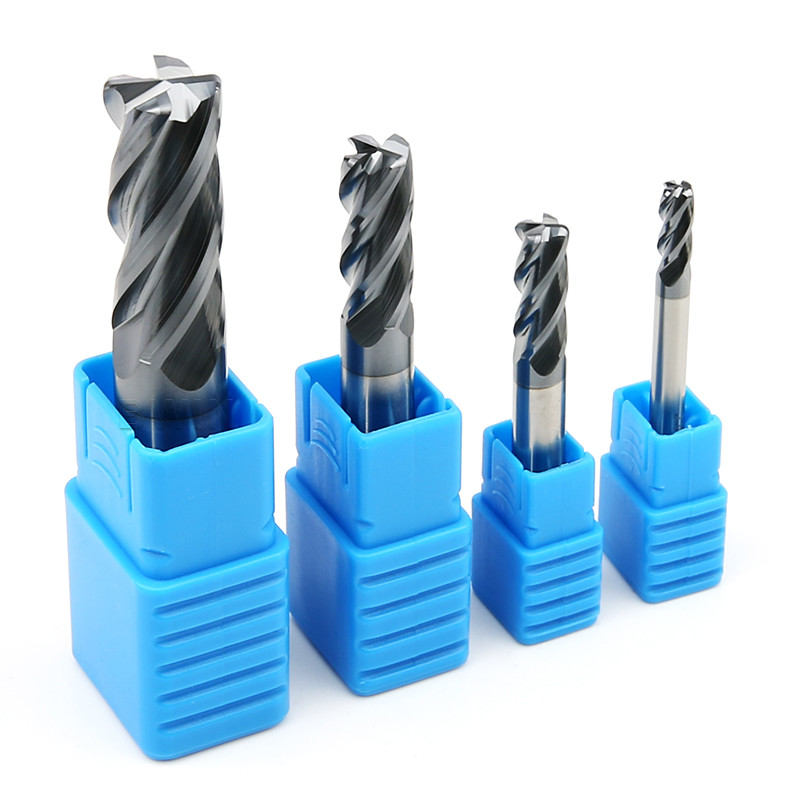

Твердосплавная концевая фреза хорошей жесткости с покрытием CVD для закругления углов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | BWIN |
| Номер модели: | Φ6R1.0*15*d6*50L |
Оплата и доставка Условия:
| Количество мин заказа: | 20pcs |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Пластиковая коробка |
| Время доставки: | 7 рабочих дней |
| Условия оплаты: | Т/Т, Вестерн Юнион |
| Поставка способности: | 1-10000 шт 7дней |
|
Подробная информация |
|||
| Название продукта: | HRC45 4F Твердосплавная концевая фреза с ЧПУ | Модель: | Радиус внешнего закругления Endmill Φ4R1.0*10*d4*50L HRC45 |
|---|---|---|---|
| Материал: | Фреза из карбида вольфрама | Workpiece: | Среднеуглеродистая сталь |
| Использование: | филировать | Покрытие: | AlTiN |
| HRC: | HRC45 | Особенность: | Хорошая ригидность |
| Применение: | Подвергать механической обработке CNC | Пакет: | 1pcs/box |
| Высокий свет: | Твердосплавная концевая фреза с хорошей жесткостью,Концевая фреза с покрытием CVD,Концевая фреза с покрытием CVD |
||
Характер продукции
CVD филируя резца торцевой фрезы 2F плоский Endmill HRC45 карбида Cnc покрыл 1.5mm 6mm
Характеристика:
- нул мелкие частицы μ m пункта 4 весьма
- Заново модернизированное покрытие Balchas
- Большие дизайн диаметра ядра и закалять обработка
- Двойной дизайн пояса края увеличивает резать ригидность
- Угол 45 ° спиральный будет отрезан ровно без накопления обломока
Описание:
- Импортированное микро- основное вещество стали вольфрама частицы принято, и нож носа карбида круглый имеет более высокие сопротивление и прочность носки, которая расширяет срок службы инструмента; Заново модернизированное покрытие Balchas может сразу выполнить грубый подвергать механической обработке для того чтобы оштрафовать подвергать механической обработке жары - обработанных материалов под ° 45, уменьшить времена изменения инструмента и улучшить обработку эффективности; Импортированные оборудование запассивированности, тип брызг для увеличения коррозионной устойчивости и сопротивления носки инструмента, так, что режущая кромка будет свободна заусенцев и вырезывания ровны; Двойной дизайн диапазона края увеличивает ригидность режущей кромки и эффектно извлекает заусенцы; угол 45 ° спиральный, ровное вырезывание без накопления обломока; Большой дизайн диаметра ядра увеличивает ригидность и сейсмическое сопротивление.
Филируя параметры:
| Торцевая фреза карбида HRC45 |
Длина инструмента | fz&v | |||||
| Краткость |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Специальность | 0,6 | ||||||
| Тип | Материал |
Прочность ² N/mm
Твердость HRC |
Охлаждать | ||||
| Воздух |
Сухое вырезывание |
Смазывать жидкость | |||||
| P | PI |
P1.1 |
Не сталь сплава структурная, свободно режа структурную сталь, обуглероживанную сталь и погашенную и закаленную сталь | <700> | √ | √ | √ |
| P1.2 | погашенная и закаленная сталь | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided стальная, обуглероживанная стальная и погашенная и закаленная сталь | <900> | √ | √ | √ | |
| P2.2 | Сталь инструмента, нося сталь, сталь весны и высокоскоростную сталь | <1400> | √ | √ | |||
| P3 | P3.1 | Сталь инструмента, нося сталь, сталь весны и высокоскоростную сталь | <900> | √ | √ | √ | |
| P3.2 | Сталь инструмента, нося сталь, сталь весны и высокоскоростную сталь | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Диаметр | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Обдирка | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Диаметр | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Финиш | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Диаметр | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Если следующая торцевая фреза карбида не может соотвествовать ваши, то мы поддерживаем продукцию подгонянную OEM. Диаметр 0.2mm к 25mm, полной длины 50mm к 200mm, 4F, 5F, 6F, 8F и логотипа можно подгонять, включая лобовую фрезу размера дюйма. Пожалуйста свяжитесь мы для того чтобы выбрать или подгонять нештатную торцевую фрезу карбида согласно вашим потребностям.
| Спецификация | Dia каннелюры (d) | Угол r | Длина каннелюры (c) | Dia хвостовика (d) | Общая длина (l) |
| Φ3R0.5*8*d3*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ3R1.0*8*d3*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ2R0.5*5*d4*50L | 2 | 0,5 | 5 | 2 | 50 |
| Φ3R0.5*8*d4*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ4R0.5*10*d4*50L | 4 | 0,5 | 10 | 4 | 50 |
| Φ3R1.0*8*d4*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ4R1.0*10*d4*50L | 4 | 1,0 | 10 | 4 | 50 |
| Φ5R0.5*13*d5*50L | 5 | 0,5 | 13 | 5 | 50 |
| Φ5R1.0*25*d5*100L | 5 | 1,0 | 25 | 5 | 100 |
| Φ6R0.5*15*d6*50L | 6 | 0,5 | 15 | 6 | 50 |
| Φ8R0.5*20*d8*60L | 8 | 0,5 | 20 | 8 | 60 |
| Φ8R1.0*28*d8*75L | 8 | 1,0 | 28 | 8 | 75 |
| Φ8R2.0*20*d8*60L | 8 | 2,0 | 20 | 8 | 60 |
| Φ8R3.0*20*d8*60L | 8 | 3,0 | 20 | 8 | 60 |
| Φ10R0.5*25*d10*75L | 10 | 0,5 | 25 | 10 | 75 |
| Φ10R1.0*25*d10*75L | 10 | 1,0 | 25 | 10 | 75 |
| Φ10R1.5*25*d10*75L | 10 | 1,5 | 25 | 10 | 75 |
| Φ10R2.0*25*d10*75L | 10 | 2,0 | 25 | 10 | 75 |
| Φ10R3.0*25*d10*75L | 10 | 3,0 | 25 | 10 | 75 |
Инструкции:
1. Перед использованием торцевой фрезы карбида, пожалуйста измерьте отклонение инструмента. Если точность отклонения инструмента превышает 0.01mm, то пожалуйста исправьте ее перед вырезыванием.
2. Скорее карбид e удлиняет из collet, лучшего. Если инструмент расширяет вне длинное, то уменьшите скорость, скорость питания или количество резать.
3. В случае анормалных вибрации или звука во время вырезывания, пожалуйста уменьшите скорость и не улучшен резать количество до ситуации.
4. Распылите тип и тип воздушной струи предпочтен для стальной охлаждать, который может улучшить влияние пользы торцевой фрезы карбида.
5. Примечание: Не соответствующий для низкоскоростных машин как роторная таблица и электрическое сверло руки.
Применения:
Пре-затвердетая сталь, нержавеющая сталь, умирает сталь, стальная пластина, высокотемпературная сталь, труба, медь и алюминий, литое железо, цветной металл, древесина, пластмасса, FRP и так далее. Общецелевая деятельность прорезая, rilling, профилируя.
Q1. Инструмент ломает режа внутри или вытягивающ вне workpiece
Скорость подачи и глубину вырезывания можно уменьшить, и длину режущей кромки можно сократить к минимуму необходимой длины.
Q2. Перерывы инструмента во время нормальный подвергать механической обработке
Уменьшите скорость подачи и глубину вырезывания.
Инструмент будет запассивирован.
Замените collet струбцины или весны.
Инструмент с высоким номером режущей кромки изменяет инструмент с низким номером режущей кромки для того чтобы улучшить удаление обломока и предотвратить засорение обломока.
Замените сухой филировать на влажный филировать (используя смазочно-охлаждающую жидкость), и используйте его с оружием трубки вортекса для уменьшения температуры инструмента и для избежания перегревать инструмента.
Если направление поставки влажный филировать жидкое изменено от фронта на косую заднюю или поперечную верхнюю часть, то охлаждающая струя должна быть достаточна.
Q3. Инструмент ломает когда изменения направления питания
(1) интерполяция дуги пользы (механический инструмент NC), или временно останавливает (временно) питаться.
(2) уменьшает (уменьшить) питание перед и после изменением направления.
(3) заменяет collet струбцины или весны.
Q4. Проблема: Часть перерывов кончика лопатки
Скосите углы с ручной молоть.
Изменение вниз с филировать к вверх филировать.
